某工廠集中抄表系統解決案例
??益海嘉里（xx xx）糧油工業有限公司計劃對廠內各處電能表計量建立自動抄表系統包括范圍：勞務小院3塊機械式電能表(需更換)、辦公樓3塊機械式電能表(需更換)、監控室1塊電子式電能表(無通訊,需更換)、宿舍3塊電子式電能表(新加或更換)、鐵路照排1塊機械式電能表(需更換)、筒倉處1塊機械式電能表(需更換)、面粉儲藏間1塊電子式電能表(無通訊,需更換)、配電室若干塊電子式電能表(可能會有增加)。為滿足數據傳輸，原有儀表部分要更換，即儀表更換為帶總線功能的電子式電能表。

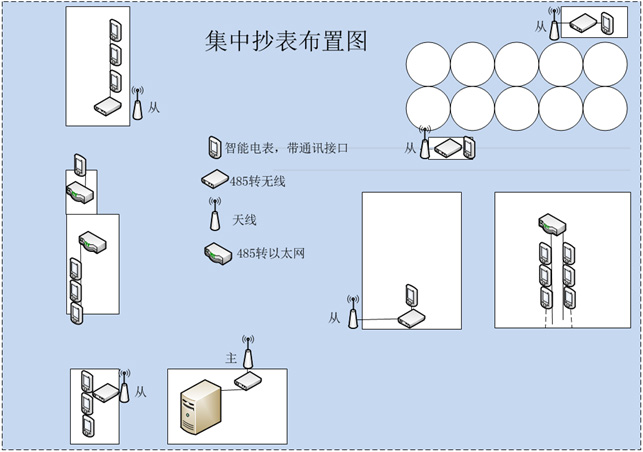

??廠區內電能表布置如下：
二、系統目標
??把現場電能表的數據進行顯示，存儲，生成實時趨勢曲線和歷史趨勢曲線、報表等。包括：電壓、電流、有功功率、無功功率、公里綠因數、有功電能、無功電能、頻率等參數。
??自動抄表系統實現電能表的電量查看，自動統計各單位用電日報月報年報表，節約人力成本；了解各處電量的使用狀況，提高用電質量；設定報警節點，提高用電安全；分析有功無功，提高用供電效率。最終達到節省、穩定、安全、節能的供電的效果。
三、系統特點
??系統采用有線和無線結合的兩種信號采集方式，很好的解決了現場布線困難的問題。
??集成的數據采集系統，管理人員通過數據顯示、趨勢、報表了解設備運行狀況，便于監視、對比、分析、跟蹤，以便于更好的維護和管理，實現節省、穩定、安全、節能的供電的效果。

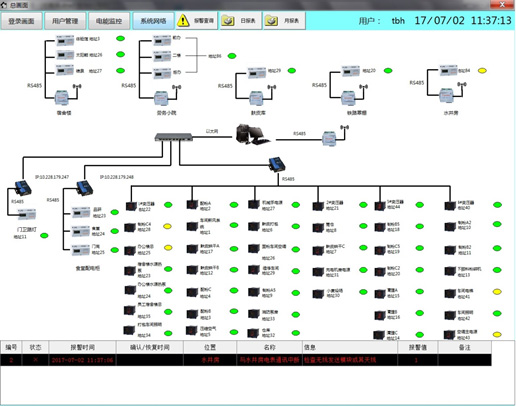

? 圖形化的實時信息監控，實現實時數據監控。
??完善的系統設計，靈活、簡便的組態功能，開放友好的客戶查詢方式，日月年等方便的報表管理，便于客戶使用

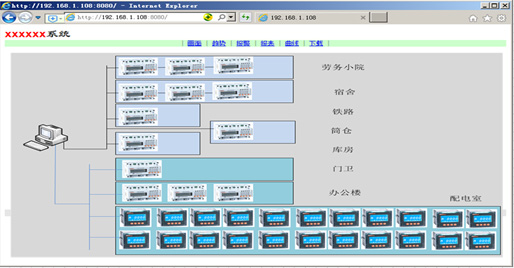

??提供基于WEB服務器，便于管理人員通過IE瀏覽器遠程信息查詢、統計分析。
??自動抄表系統可與任何數據采集系統集成在同一個上位系統中（例如溫度數據采集系統），便于管理和擴容。
四、系統功能
??1、實時數據顯示和存儲
??系統畫面實時顯示現場采集過來的數據，供工作人員實時監測，存儲過程數據，實時庫運行于服務器，客戶機通過訪問服務器獲取過程實時數據。
??2、實時、歷史數據分析
??實時數據曲線可實時監測現場各過程點的趨勢，以判斷過程點的實時變化。歷史數據曲線可以查看過程點某段時間的數據信息，可以了解過程點的某段時間的數據變化，為數據監視、對比、跟蹤、分析提供依據。

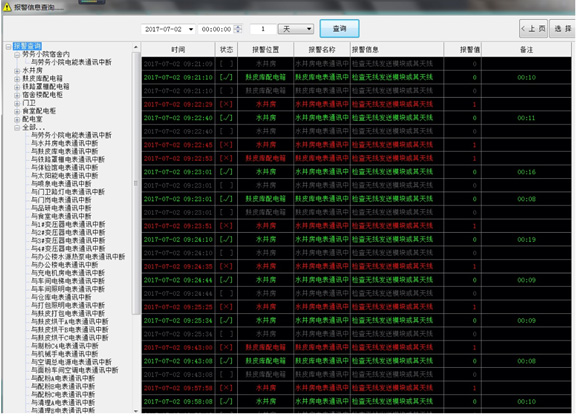

??3、實時報警
??以顏色變化和圖表的形式將報警的觸發條件和參數輸入到報警數據庫中，實現實時報警，可隨時查看報警圖表，以便分析問題。報警可以由工作人員設置各種限值，以滿足監測需要。

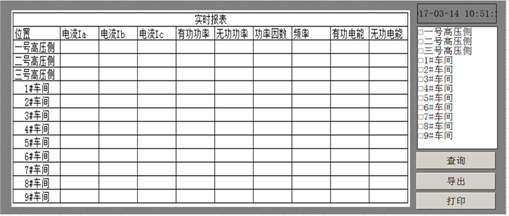

??4、實時報表
??報表查詢功能可以實現現場數據日報查詢功能和班報查詢功能，報表種類和樣式由報表組態軟件靈活設置，滿足生產需要。
??5、開放的開發環境，方便日后的技術人員升級及改造，擴容等。

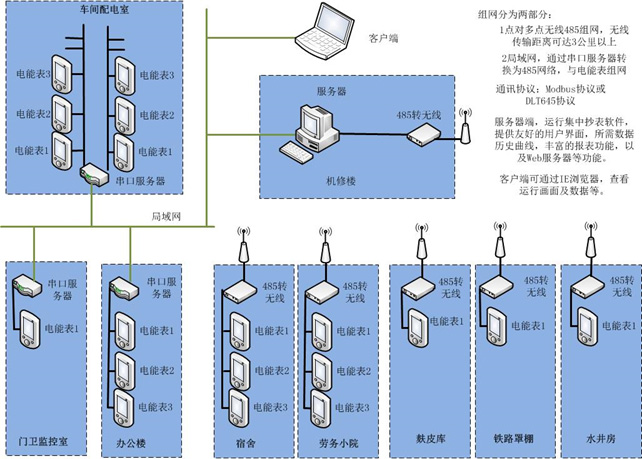

五、系統網絡結構

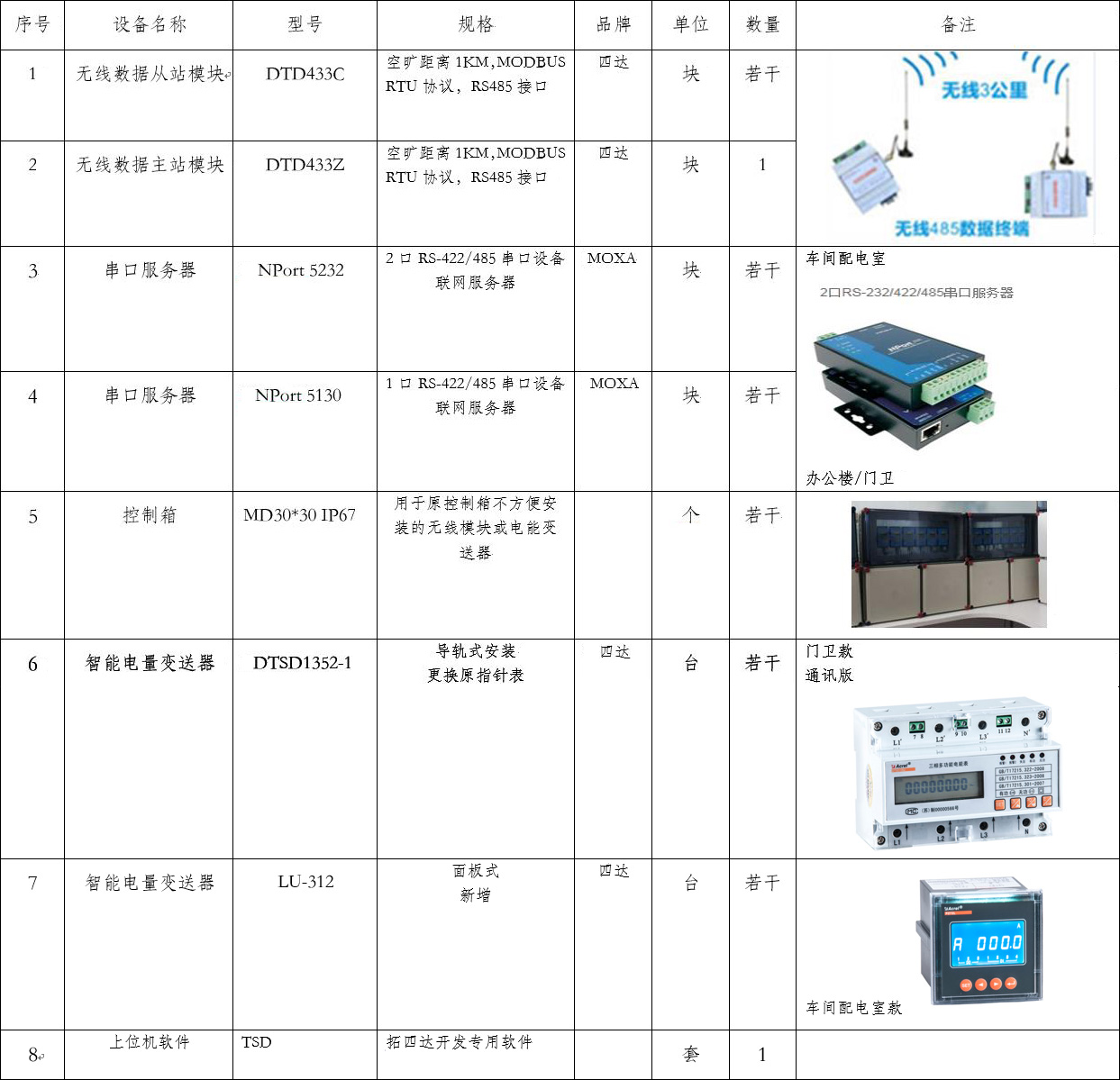

6、系統配置
